润和 HH-D03 AT使用

设备信息

• 设备型号: HiHope HH-D03
• 主控芯片: WS63
• 支持BLE 5.3 + BLE Mesh + SLE 1.0
• 板载用户按键 + 复位按键 + Type-C接口 + CH340C串口 + 稳压器 + 两个指示灯 + 星闪模组和模组内置天线

润和 AT 指令使用教程

润和 AT(简单配置BLE)

提示

这里配置的是BLE蓝牙的AT指令, 请确保设备已经烧写AT固件, 并且软件已经导入串口命令集。

设备BLE服务端配置

1. 使能蓝牙

   AT+BLEENABLE



2. 设置蓝牙地址

   AT+BLESETADDR=0,0x112233445566



3. 注册服务端回调函数

   AT+GATTSREGCBK



4. 创建一个 GATTServer

   AT+GATTSREGSRV=0x1122



5. 添加一个 GATT 服务

   AT+GATTSSYNCADDSERV=1,0x1122,1



6. 给服务添加一个特征

   AT+GATTSSYNCADDCHAR=1,14,0x2a4a,0x03,0,1,0x01



7. 给特征添加一个描述符

   AT+GATTSSYNCADDDESCR=1,14,0x2a4a,0x03,1,0x02



8. 启动服务

   AT+GATTSSTARTSERV=1,14



9. 设置 BLE 广播数据

   AT+BLESETADVDATA=6,0x112233445566,0,0,1



10. 设置 BLE 广播参数

    AT+BLESETADVPAR=48,48,0,0x000000000000,0,0x000000000000,7,0,1,0,1



11. 开始发送 BLE 广播

    AT+BLESTARTADV=1



设备BLE客户端配置

1. 使能蓝牙

   AT+BLEENABLE



2. 设置蓝牙地址

   AT+BLESETADDR=0,0x112233445577



3. 注册客户端回调函数

   AT+GATTCREGCBK



4. 创建一个 GATTClient

   AT+GATTCREG=0x3434



5. 设置 BLE 扫描参数

   AT+BLESETSCANPAR=0x48,0x48,0,1,0



6. 连接服务端

   AT+BLECONN=0,0x112233445566



7. 配对服务端

   AT+BLEPAIR=0,0x112233445566



8. 获取配对信息

   AT+BLEGETPAIREDDEV



9. 发现服务

   AT+GATTCFNDSERV=1,0,0x1122



BLE通信测试

客户端向服务端发送消息

1. 客户端发送写请求

   AT+GATTCWRITEREQ=1,0,17,1,0x11



2. 服务端打印接收数据, 如果成功说明收发正常!

   [GATTServer]WriteReqReceiveCallback--server_id:1 conn_id:0
   request_id:3 handle:17 offset:0 need_authorize:0 need_rsp:1 is_prep:0
   data_len:1 data:
   11
   status:0

服务端向客户端发送消息

1. 服务端发送通知

   AT+GATTSSNDNTFY=1,0,14,1,0x11

   [GATTServer]ReadReqReceiveCallback--server_id:1 conn_id:0
   request_id:5 handle:14 offset:0 need_authorize:0 need_rsp:1 is_long:0
   status:0

2. 客户端读取服务端消息, 客户端打印接收数据, 如果成功说明收发正常!

   AT+GATTCREADBYHDL=1,0,14



   [GATTClient]Read result----client:1 conn_id:0
   handle:14 data_len:1
   data:11
   status:0

视频教程

润和 HH-D03 BLE演示

润和 AT(简单配置SLE)

提示

这里配置的是SLE星闪的AT指令, 请确保设备已经烧写AT固件, 并且软件已经导入串口命令集。

设备SLE服务端配置

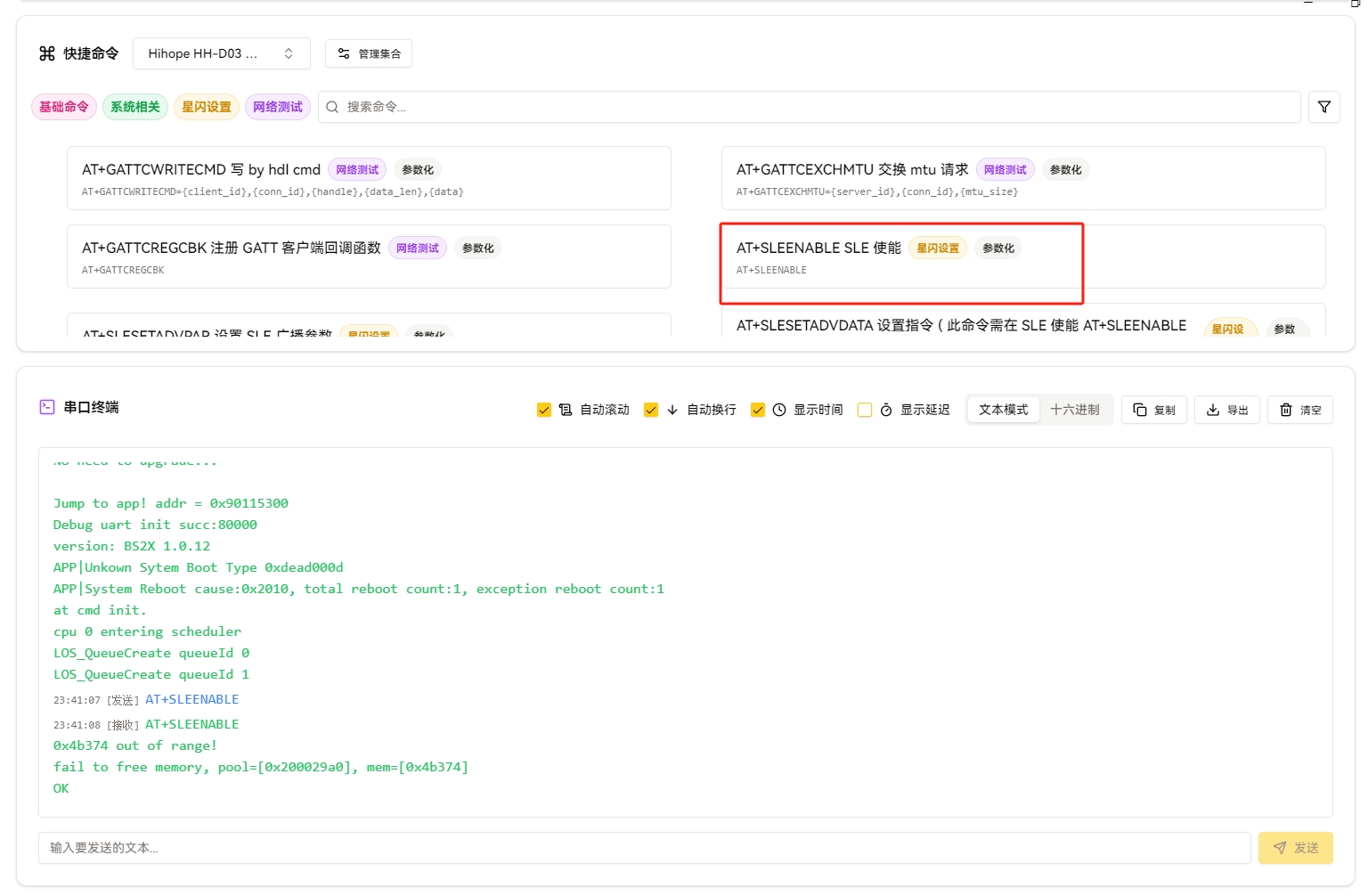

1. 使能星闪

   AT+SLEENABLE

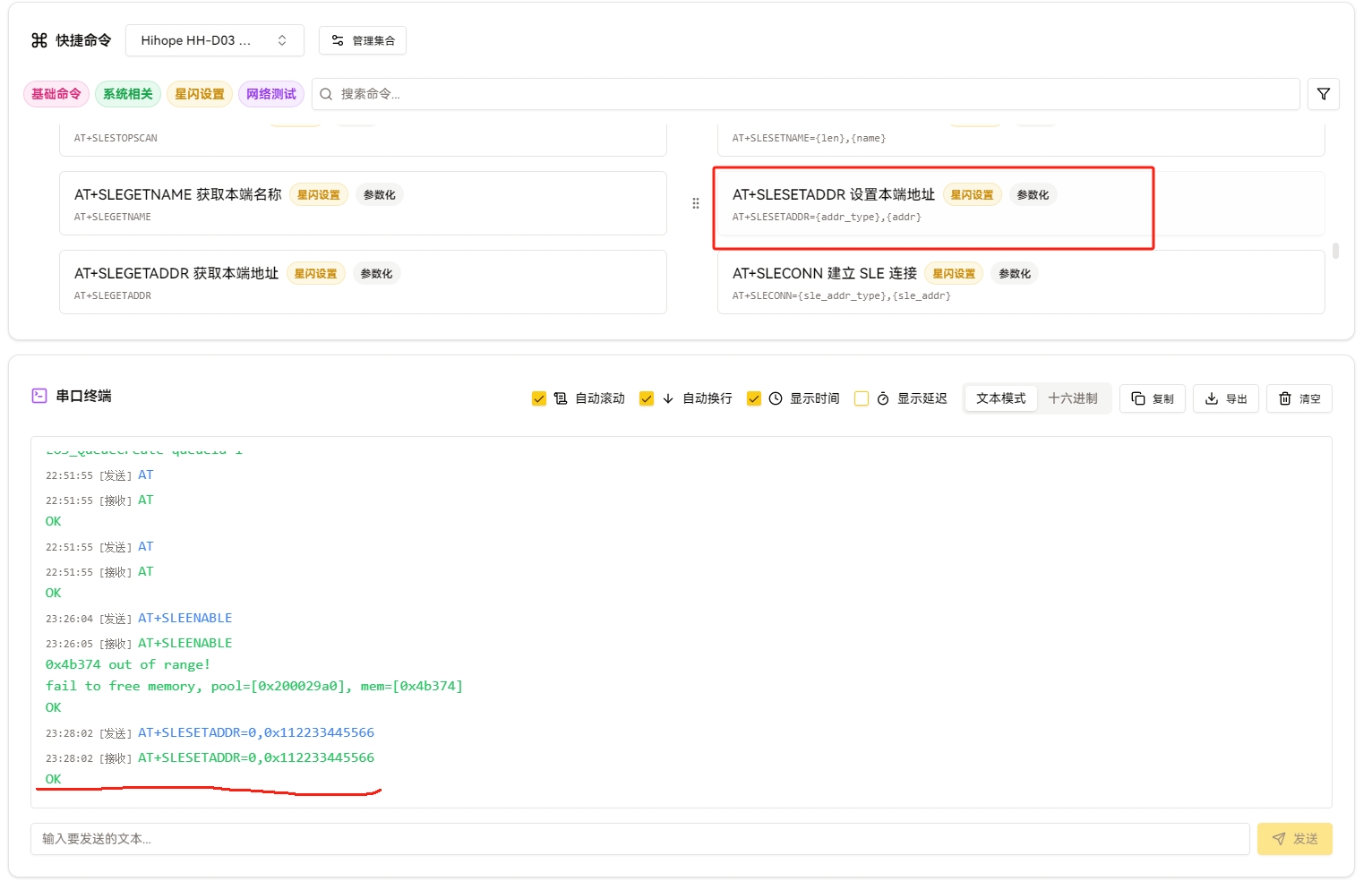

2. 设置地址

   AT+SLESETADDR=0,0x112233445566

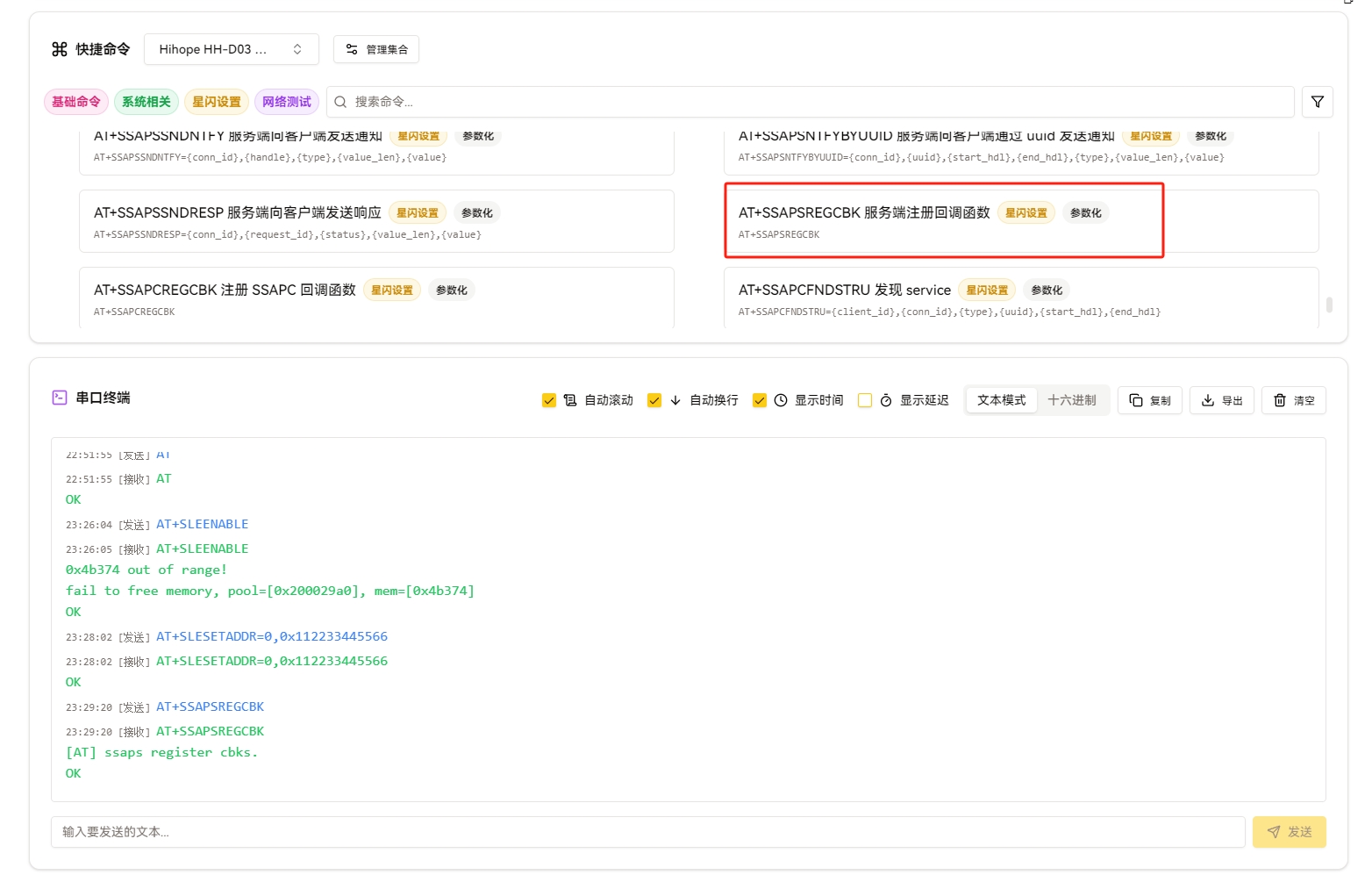

3. 注册服务端回调函数

   AT+SSAPSREGCBK

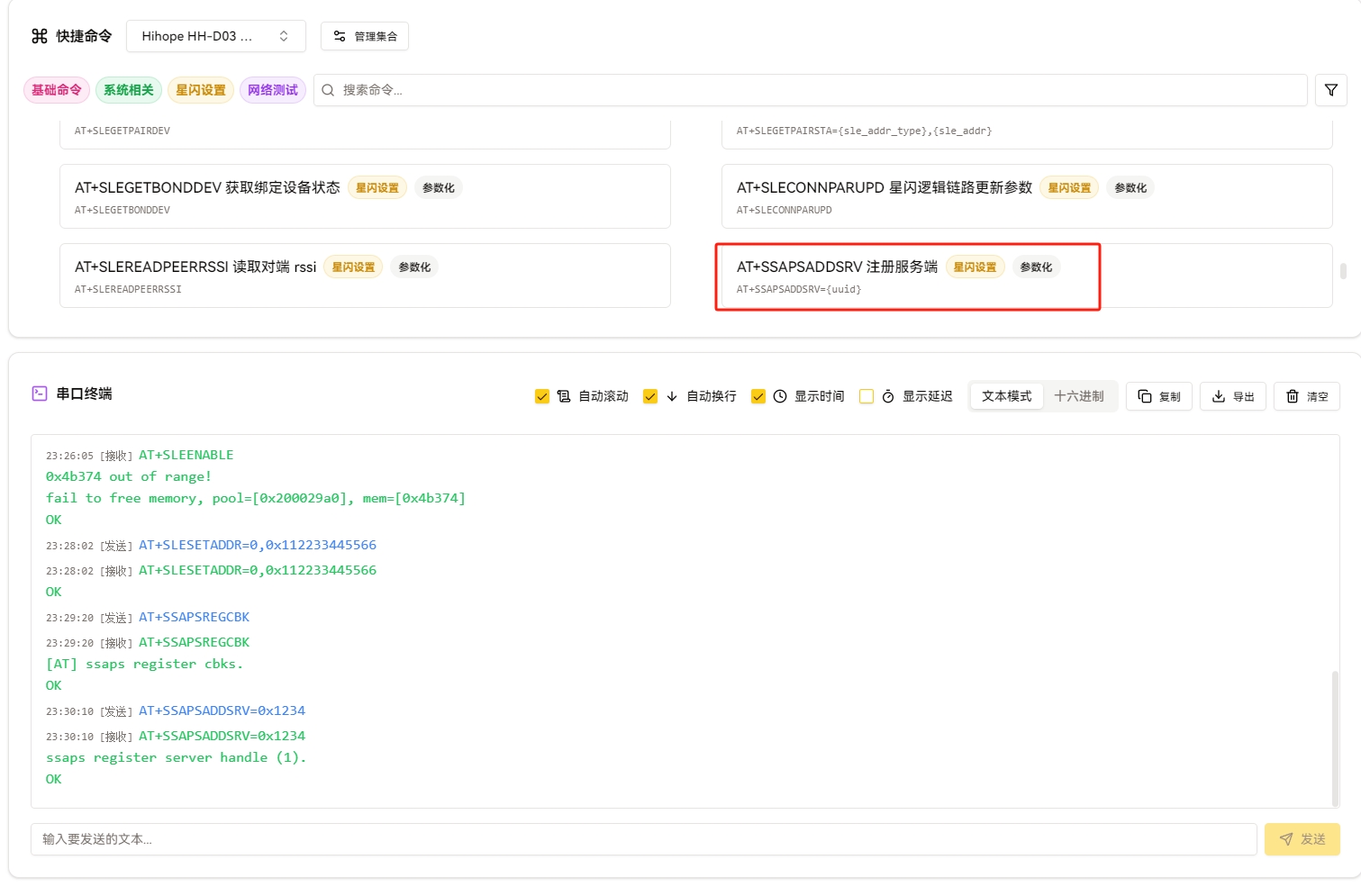

4. 创建一个服务端

   AT+SSAPSADDSRV=0x1234

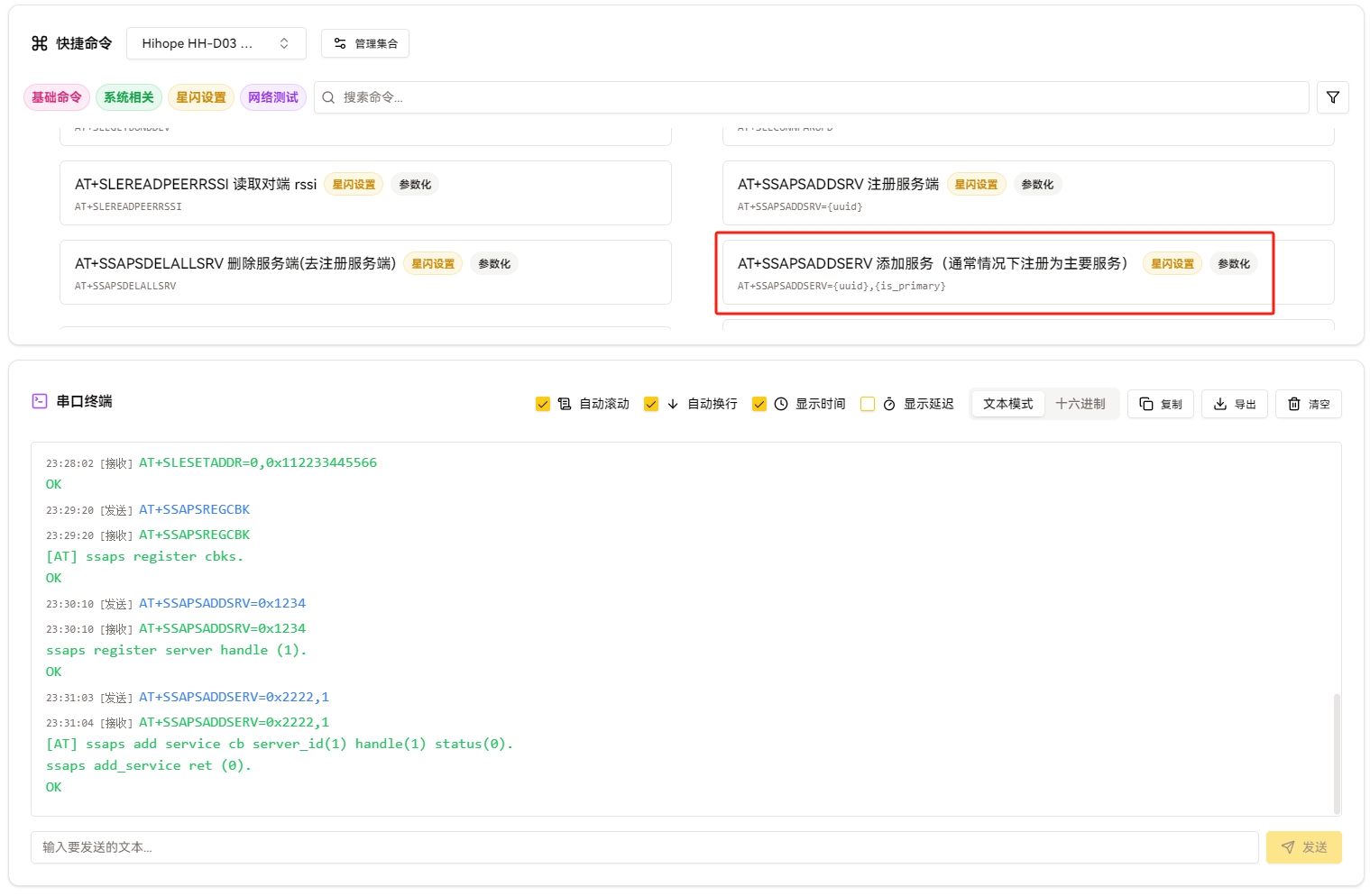

5. 添加一个服务

   AT+SSAPSADDSERV=0x2222,1



6. 给服务添加一个属性

   AT+SSAPSADDPROPERTY=1,0x2323,5,5,2,0x1234

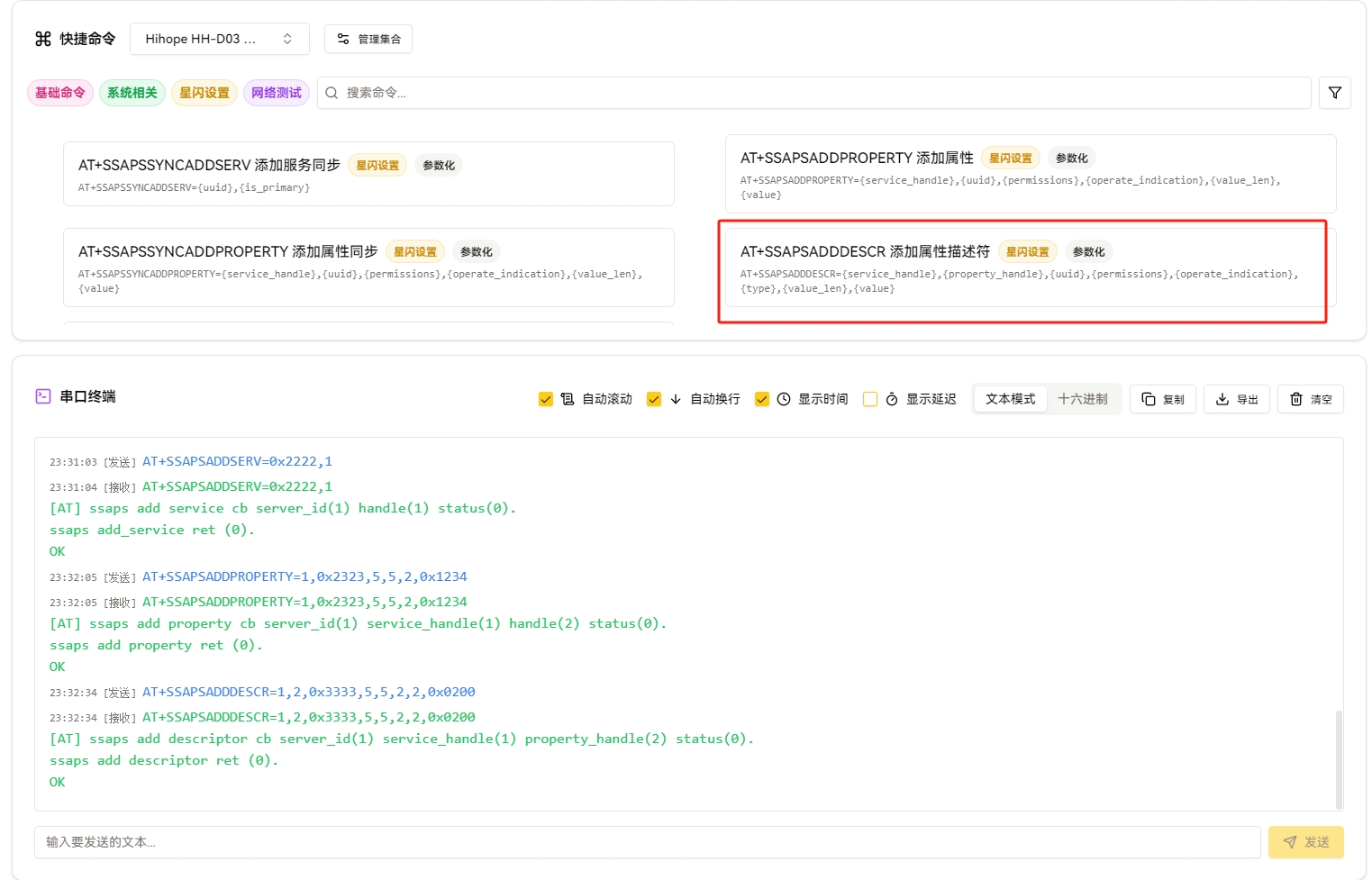

7. 给属性添加一个描述符

   AT+SSAPSADDDESCR=1,2,0x3333,5,5,2,2,0x0200

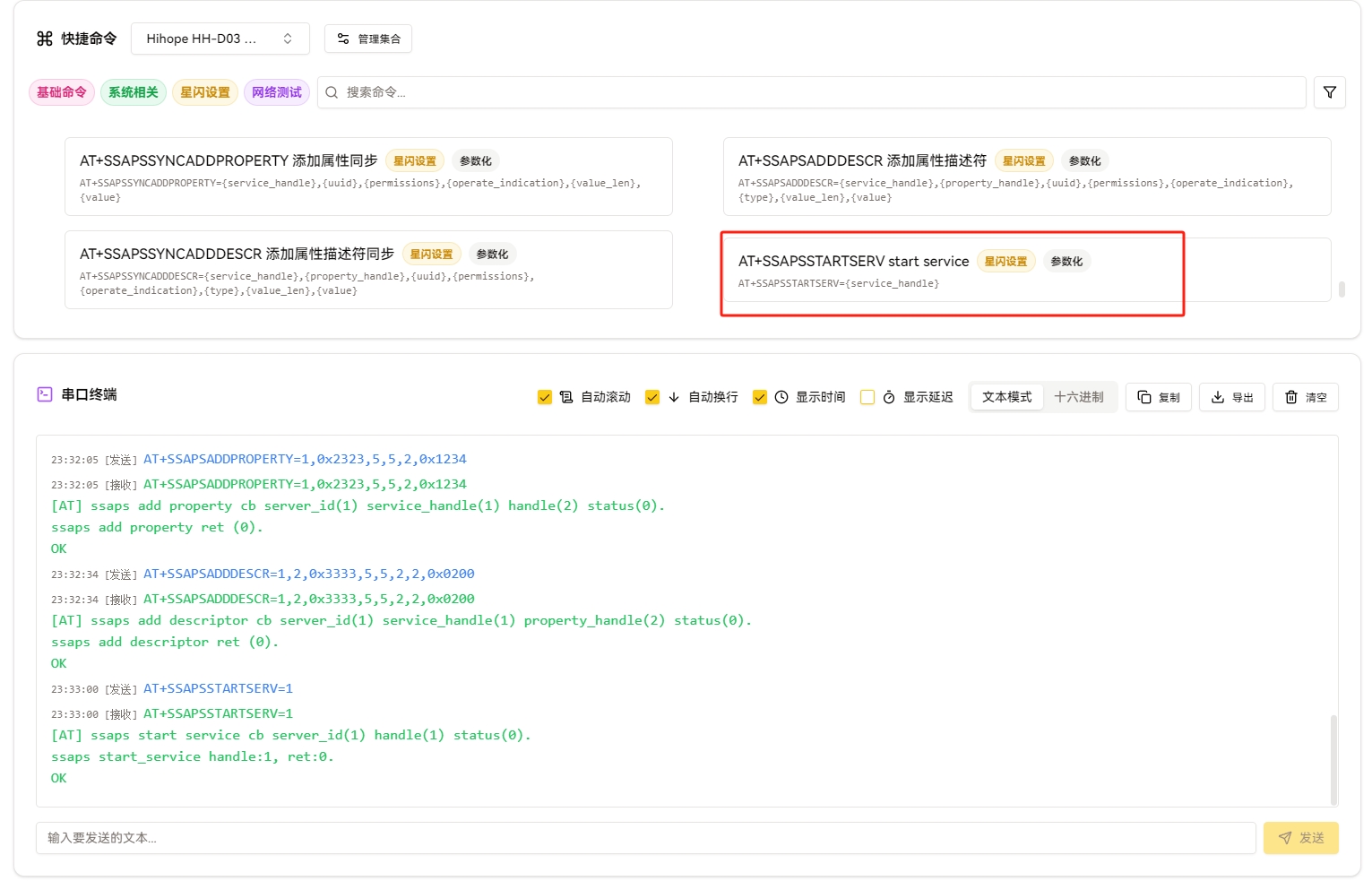

8. 启动服务

   AT+SSAPSSTARTSERV=1

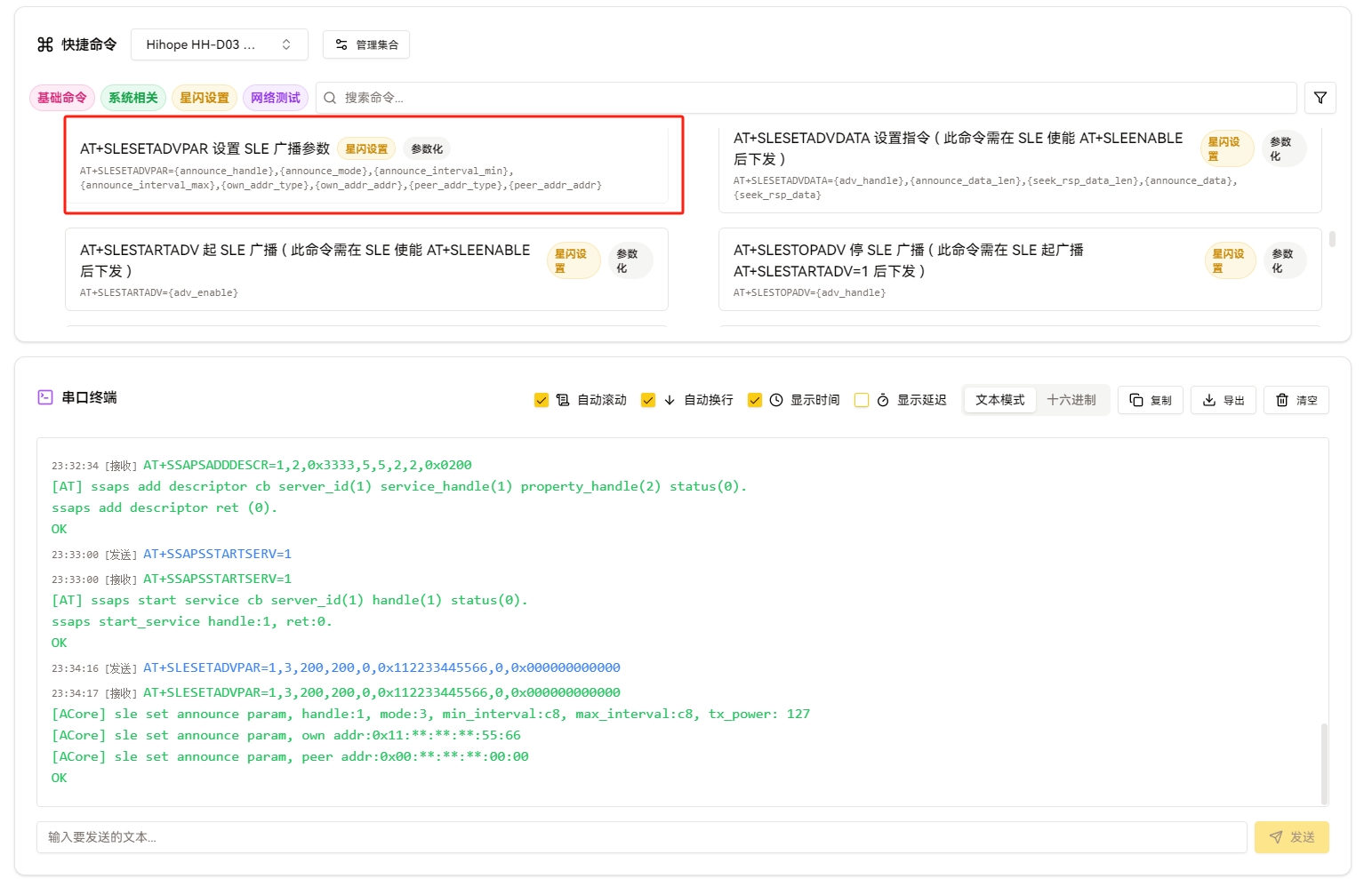

9. 设置 SLE 广播参数

   AT+SLESETADVPAR=1,3,200,200,0,0x112233445566,0,0x000000000000

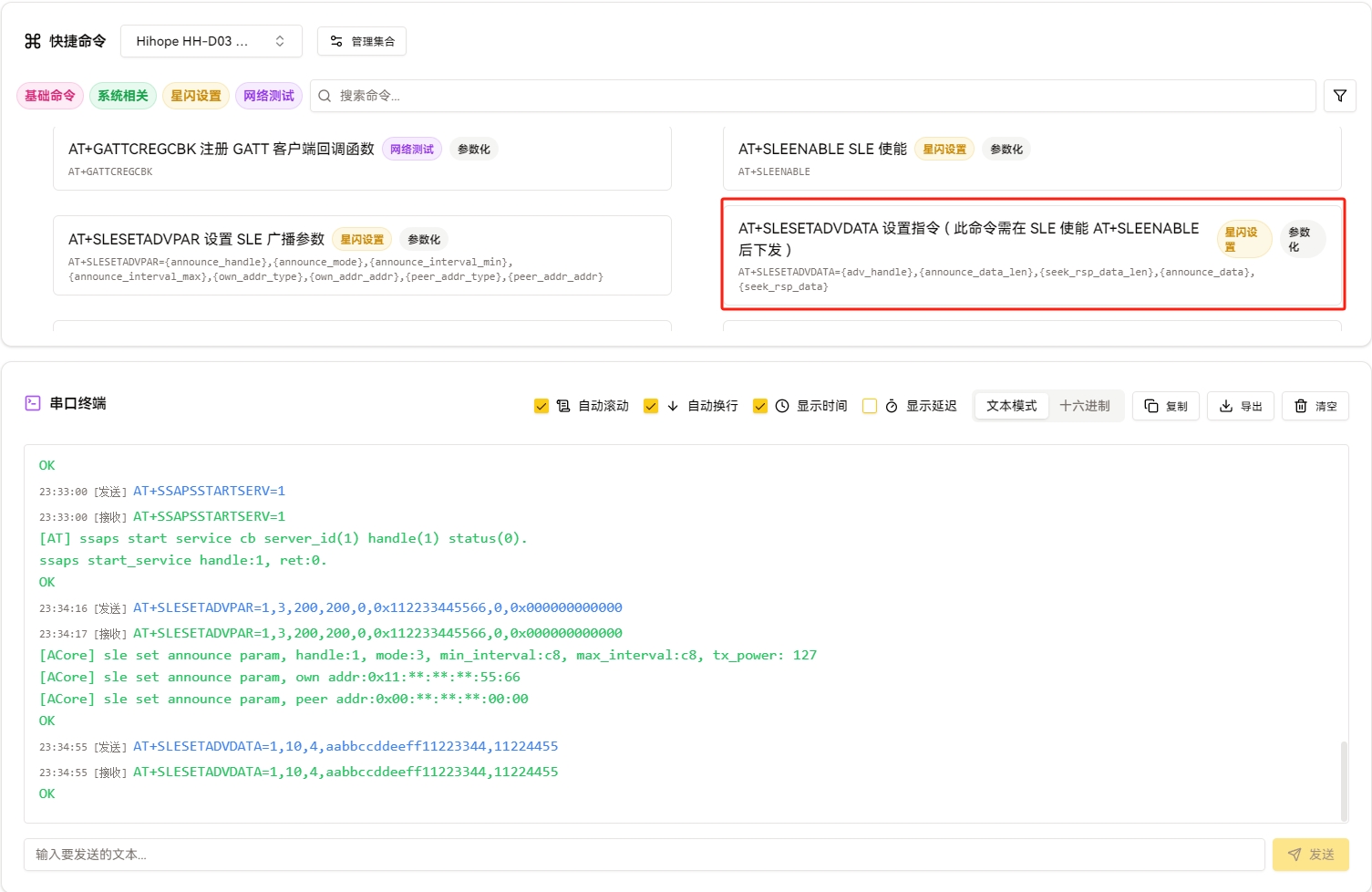

10. 设置 SLE 广播数据

    AT+SLESETADVDATA=1,10,4,aabbccddeeff11223344,11224455

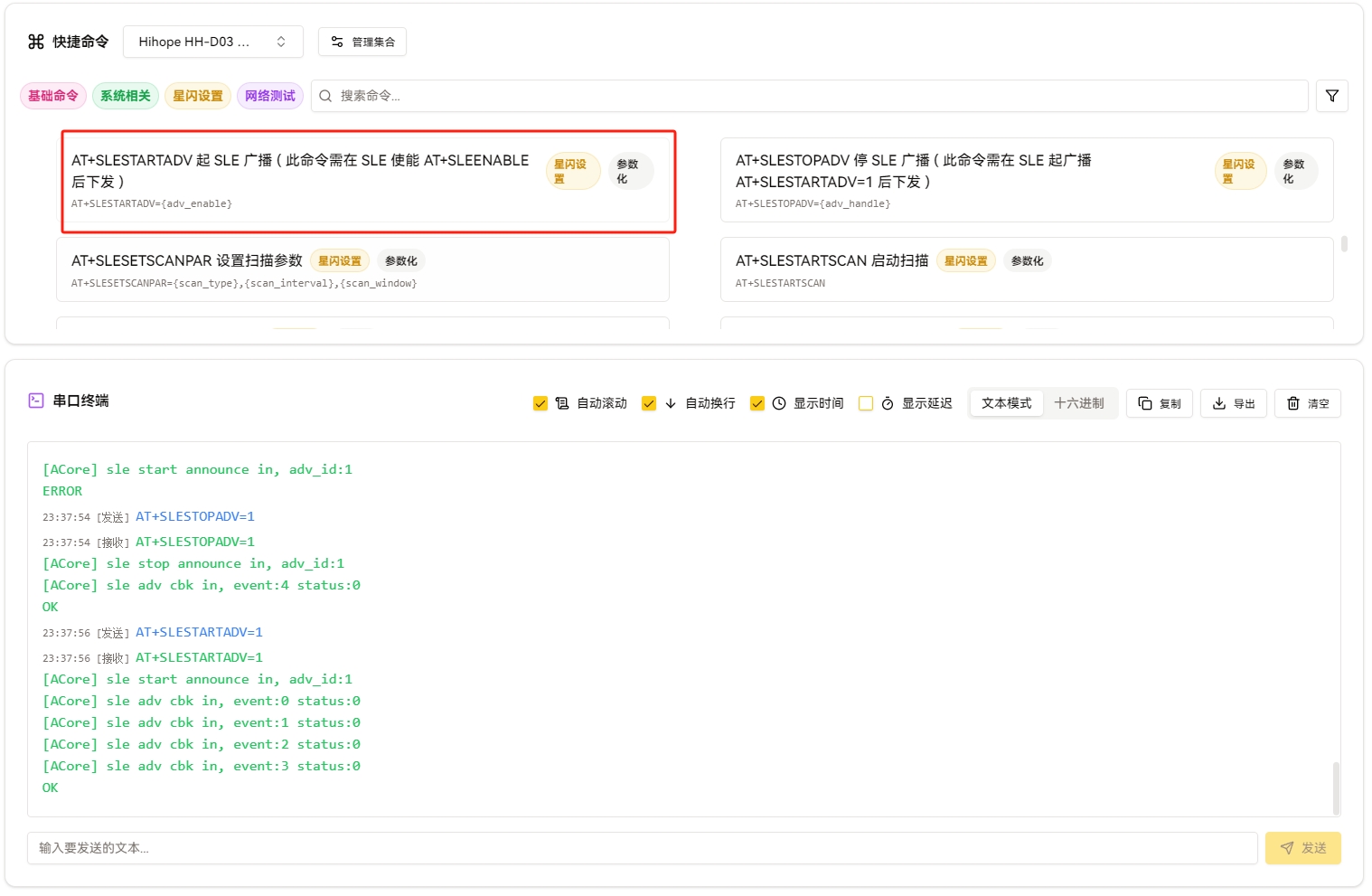

11. 开始发送 SLE 广播

    AT+SLESTARTADV=1



设备SLE客户端配置

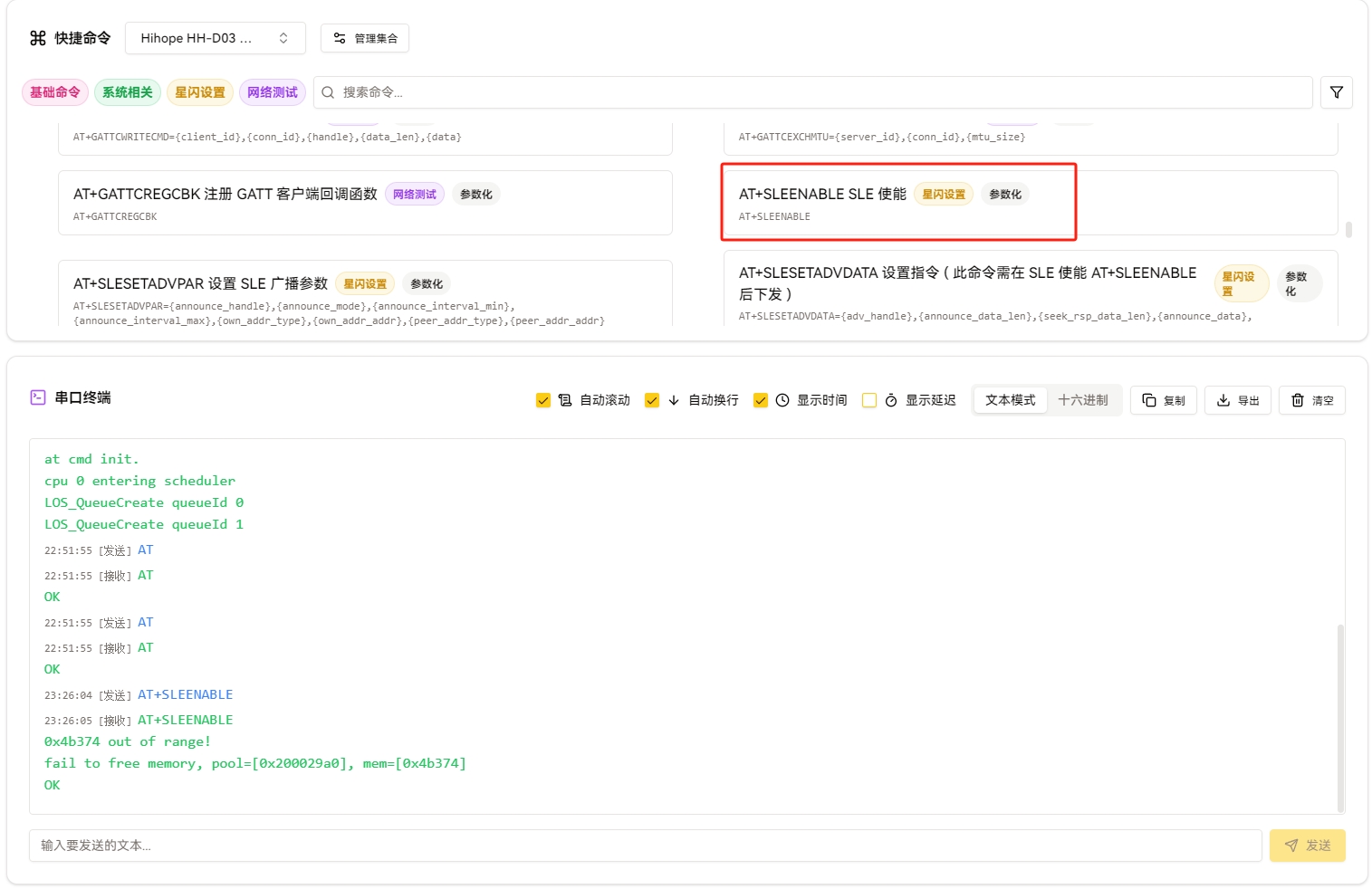

1. 使能星闪

   AT+SLEENABLE



2. 设置地址

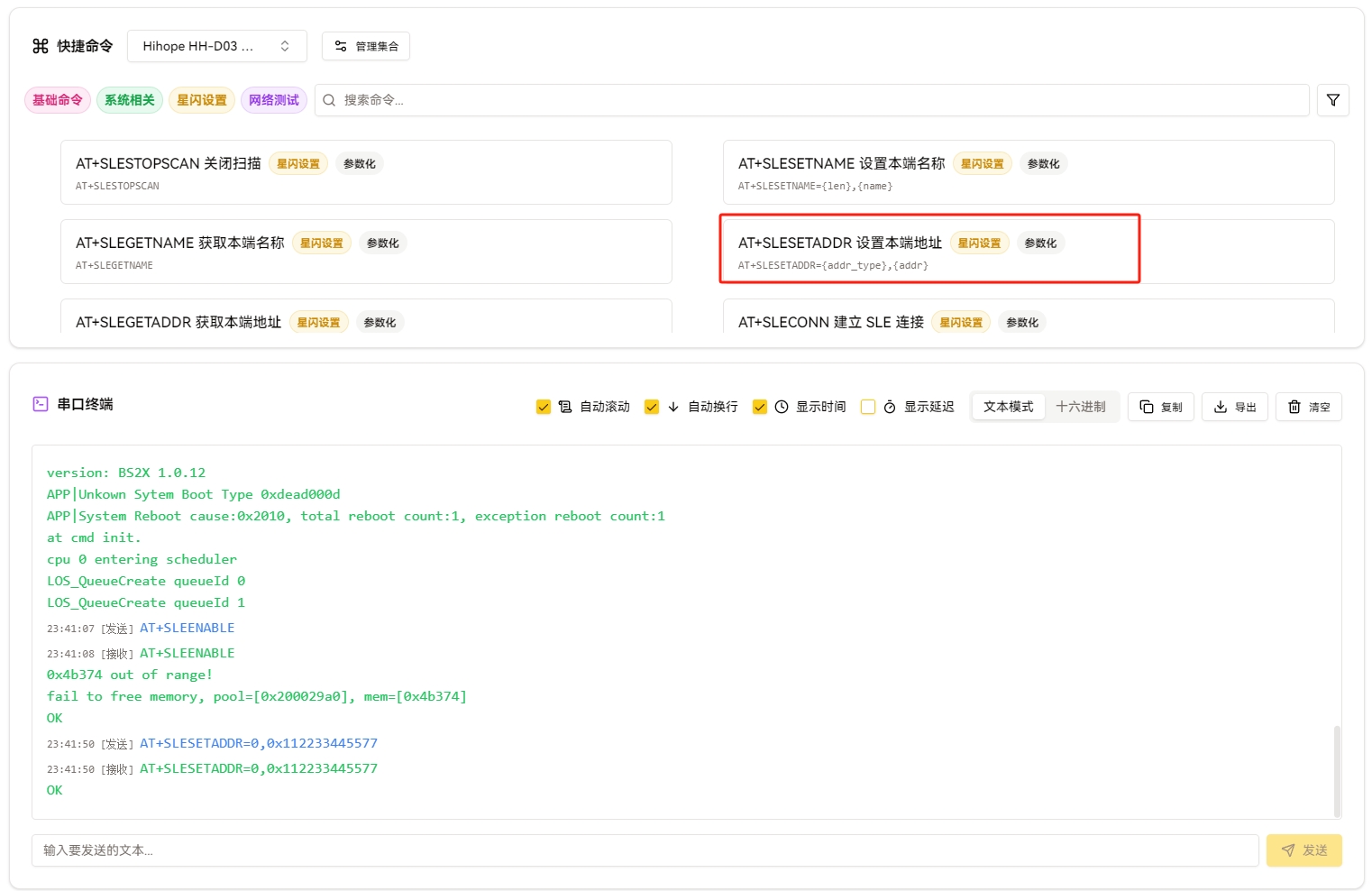

   AT+SLESETADDR=0,0x112233445577

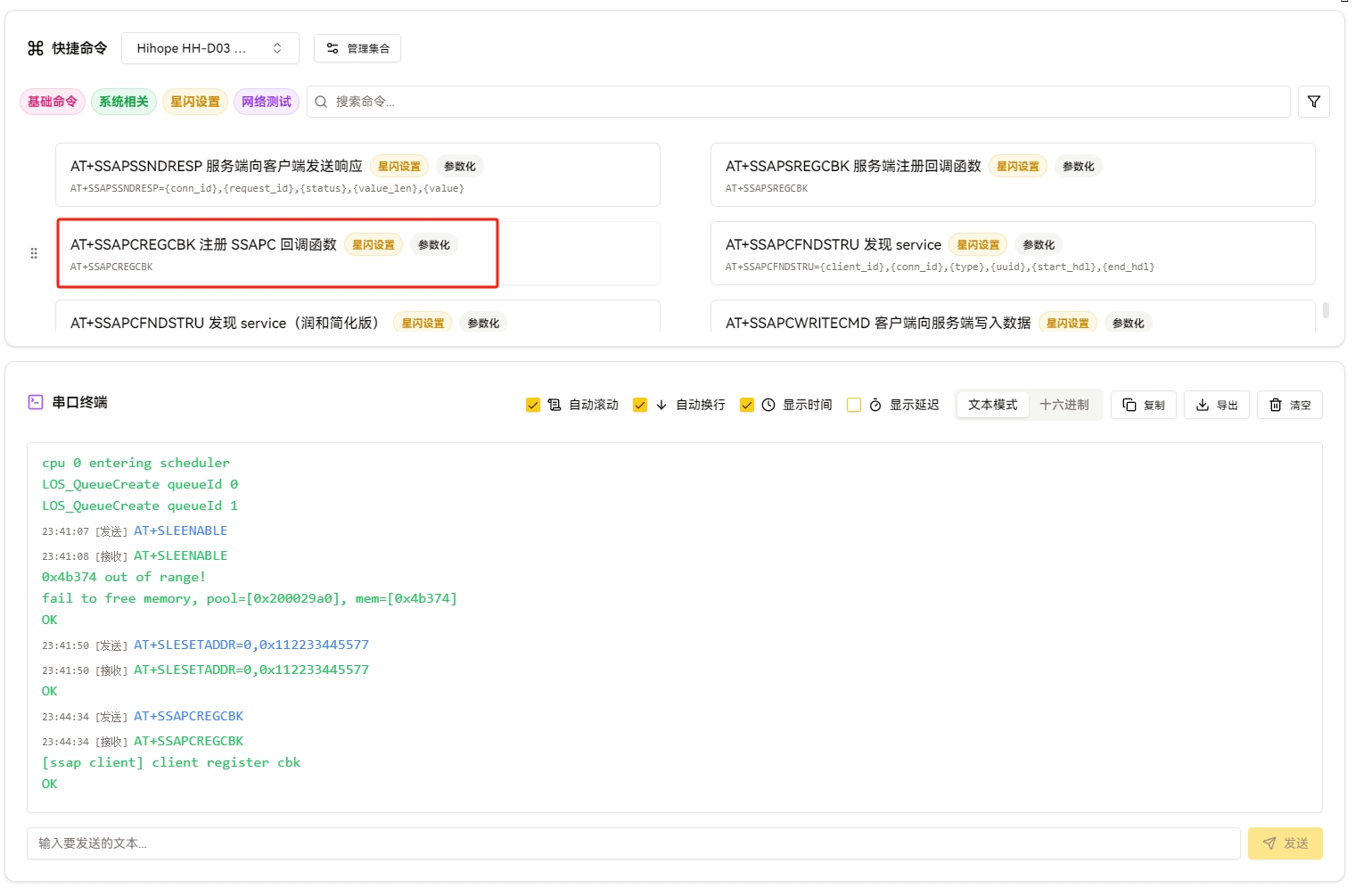

3. 注册客户端回调函数

   AT+SSAPCREGCBK

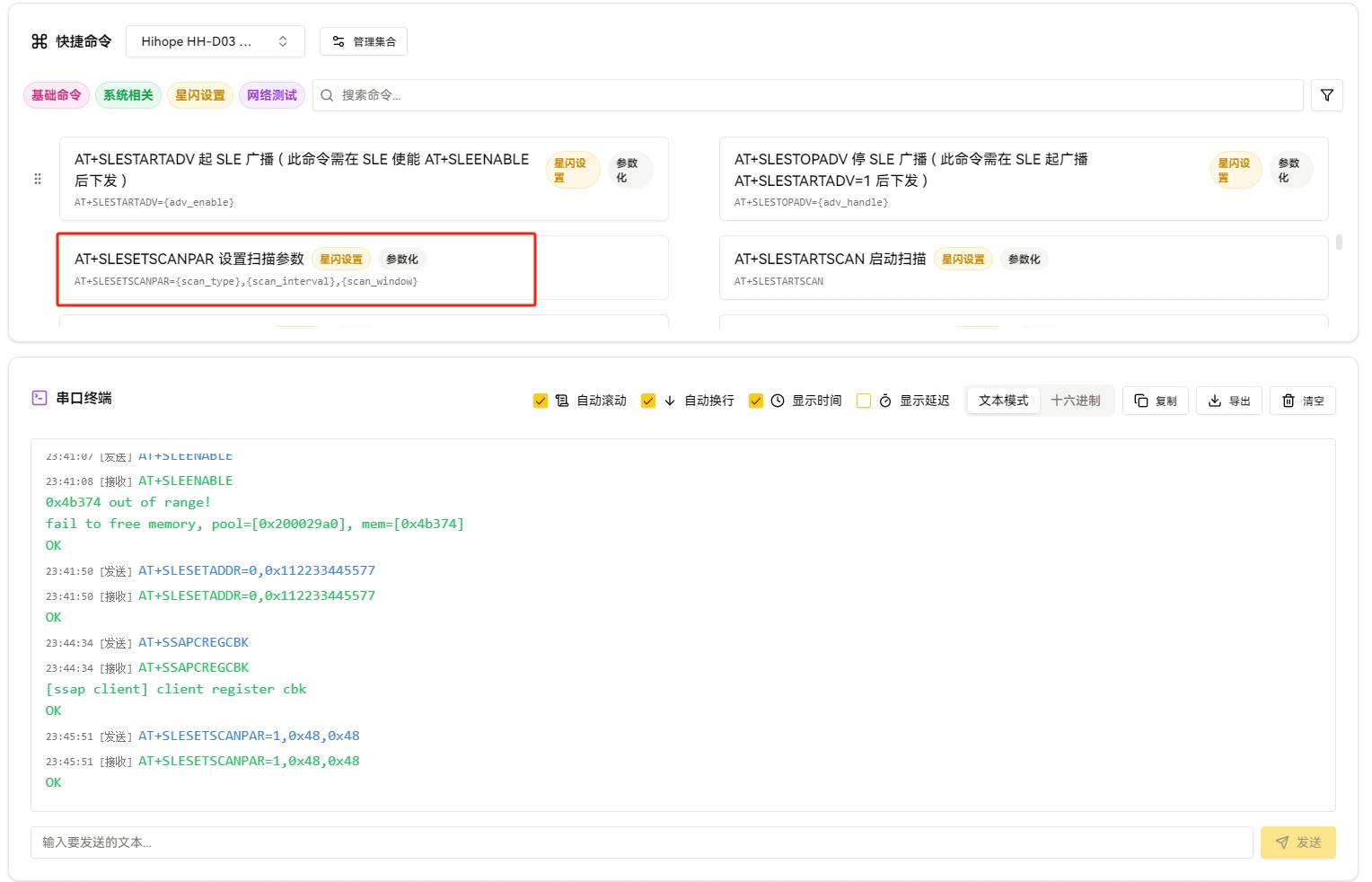

4. 设置 SLE 扫描参数

   AT+SLESETSCANPAR=1,0x48,0x48

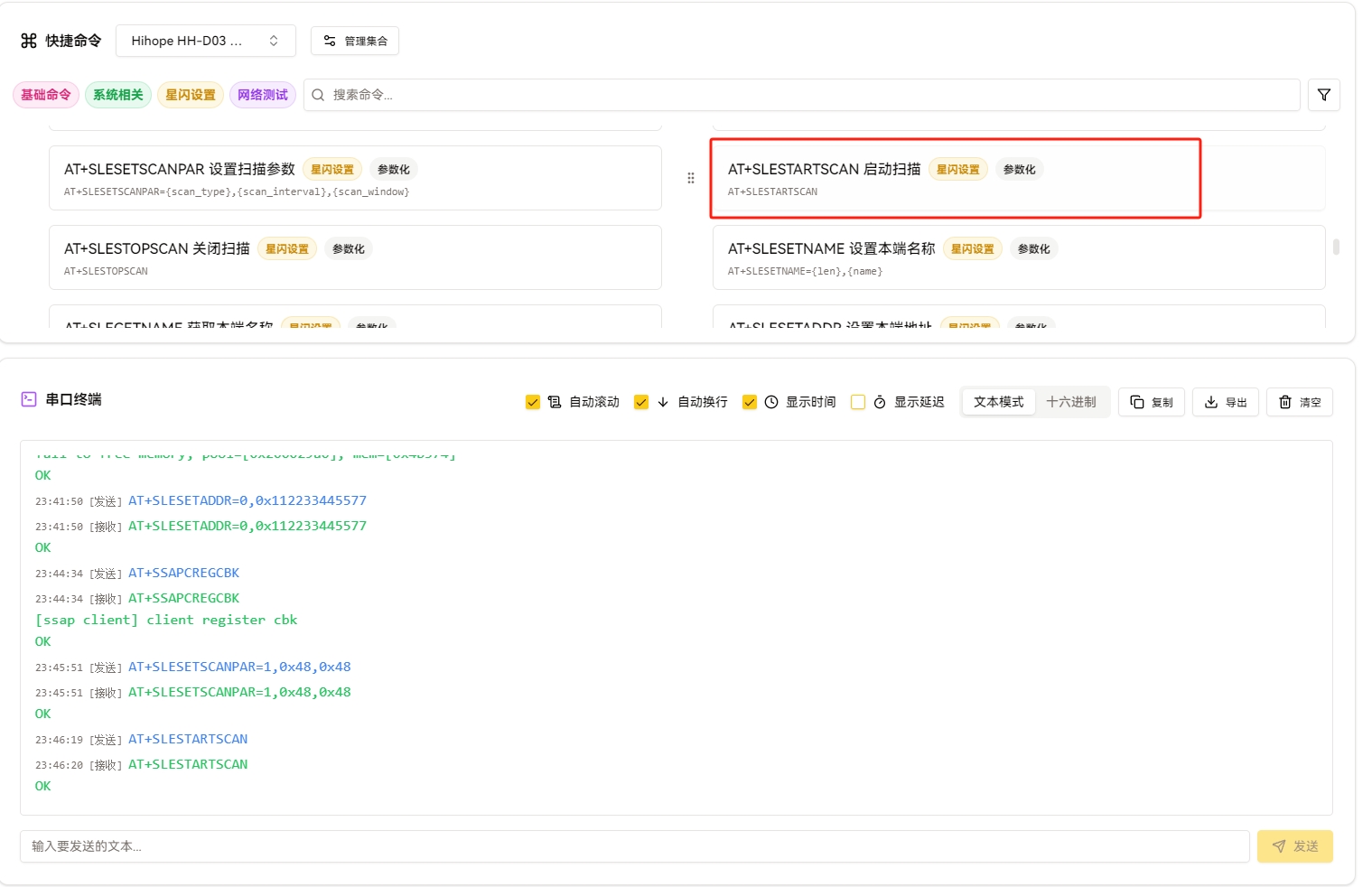

5. 开始扫描

   AT+SLESTARTSCAN



6. 停止扫描

   AT+SLESTOPSCAN

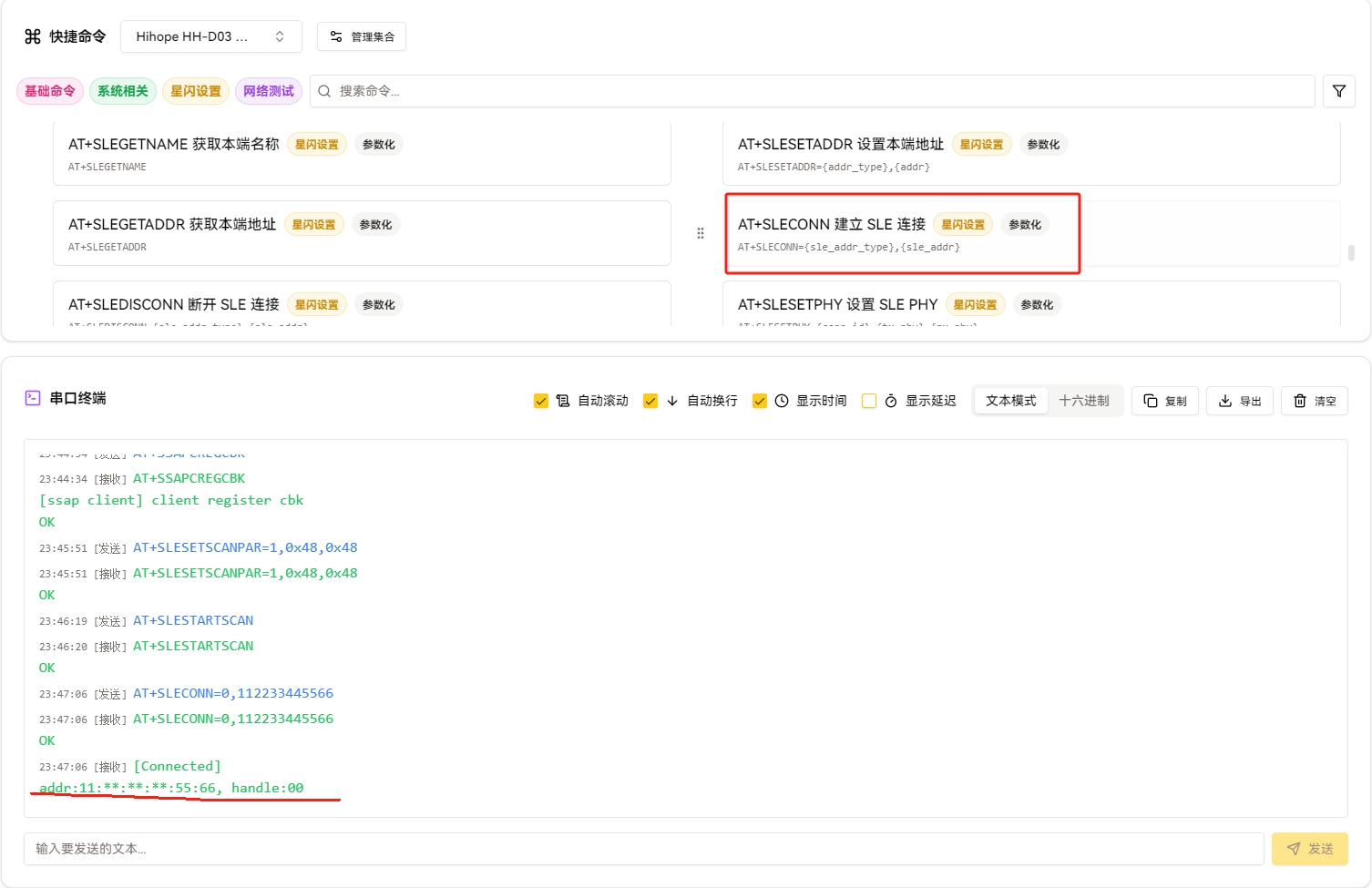

7. 连接服务端

   AT+SLECONN=0,112233445566

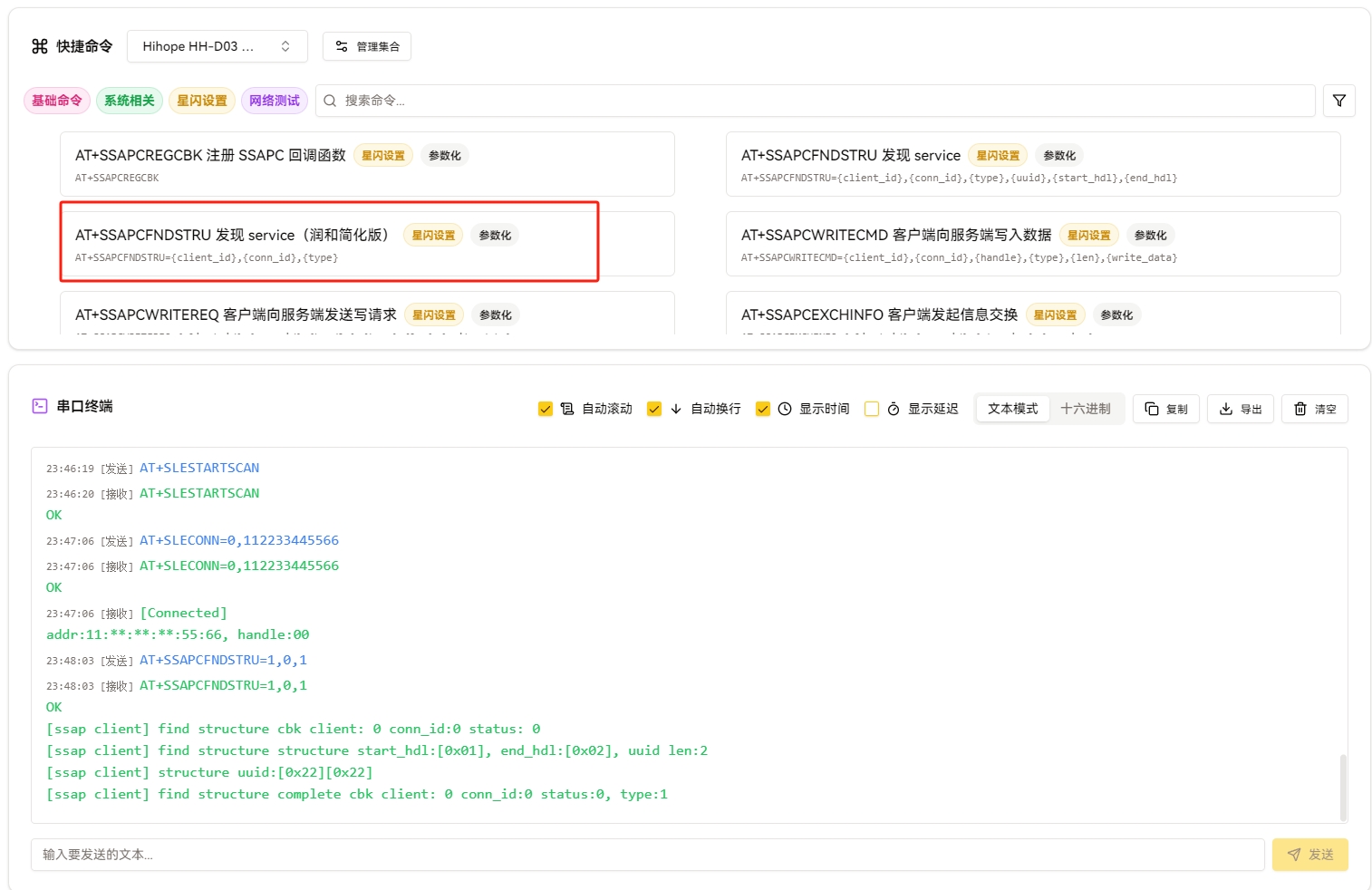

8. 发现服务

   AT+SSAPCFNDSTRU=1,0,1



SLE通信测试

客户端向服务端发送消息

1. 客户端向服务端写数据

   AT+SSAPCWRITECMD=0,0,1,0,5,0x1122334455

2. 服务端打印接收数据, 如果成功说明收发正常!

   [AT] ssaps write request cb server_id(1) conn id(0) handle(1) status(0).
   [AT] ssaps write request cb request_id(0) type(0) need_rsp(0) need_authorize(0).
   [AT] ssaps write request cb data len(5).
   ------------data-----------------
   11 22 33 44 55
   ---------------------------------

服务端向客户端发送消息

1. 服务端发送通知

   AT+SSAPSSNDNTFY=0,1,0,2,0xAA55

   服务端输出如下内容:

   ssaps notify indicate ret:0.
   OK

2. 客户端读取服务端属性数据, 客户端打印接收数据, 如果成功说明收发正常!

   AT+SSAPCREADREQ=0,0,1,0

   23:56:01 [发送] AT+SSAPCREADREQ=0,0,1,0
   23:56:01 [接收] AT+SSAPCREADREQ=0,0,1,0
   OK
   [ssap client] read cfm cbk client: 0 conn_id:0 status: 0. handle:0
   ------------data-----------------
   aa 55
   ---------------------------------

视频教程

润和 HH-D03 SLE演示

润和 AT(专业版)

(待施工)
